PZ673氣動對夾式刀形閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的聲場合。

雙作用：對閥門開啟和關閉的兩位式控制；

單作用：（彈簧復位）：在電路和氣路切斷或故障時，閥門自動開啟或關閉。

PZ673氣動對夾式刀形閘閥

氣動對夾式刀形閘閥可選附件

1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選取防爆電磁閥）。

2、接近開關。

3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。

4、電/氣動閥門定位器（調節型用）。

PZ673XHY氣動對夾帶蓋刀閘閥主要用途：

通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出,也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇，適用于食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物等介質。

PZ673F氣動刀形閘閥，PZ673XHY氣動對夾帶蓋刀閘閥主要性能規范：

公稱壓力Nominal pressure	PN
殼體試驗Casing test	1.5XPN
密封試驗Leak test	1.1XPN
工作溫度Operating temperature	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
適用介質Working medium	糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

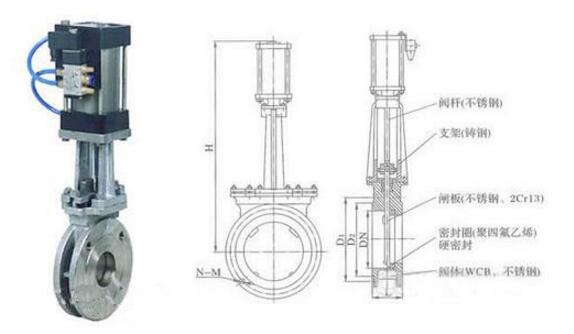

氣動對夾式刀形閘閥主要外形連接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4-M12	1.0	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	4-M30
	900	203	980	1020	3100	24-M27		900	203	1005	1050	3100	28-M30
	1000	216	1080	1120	3400	28-M27		1000	216	1115	1160	3400	28-M30
	1200	254	1295	1340	3600	32-M30		1200	254	1325	1380	3600	32-M36
