熱粘連是指配合件在溫度升高變化時，金屬表面膜被破壞，使之與產生新生面直接接觸，金屬處于回火狀態，降低了表面硬度，同時材料溫升過高后，以致該區域摩擦副對偶表面產生熔化，促使粘著現象產生或加重，使機械正常的使用功能受到破壞，造成設備系統運行事故。大口徑氣動閘閥是CAP1400 核電站項目管路系統的關鍵設備，其設計溫度為350℃、設計壓力17.2MPa、工作介質為蒸汽和含硼水。閘閥在系統中主要起著接通和切斷介質作用。為保證閘閥使用性能安全可靠，閘閥廠小編認為根據電動閘閥的結構特點對有可能產生熱粘連的部位進行必要的可靠性分析。

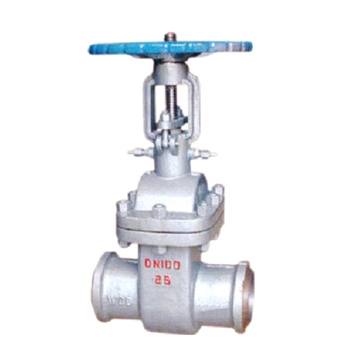

一、電動閘閥的結構分析

電動閘閥由閥體、閥蓋、彈性閘板和閥座等零部件組成，電動裝置驅動。在電動閘閥的開關過程中閘板與相應的配合件閥座和導向結構發生相對的摩擦運動，所以閘板與其配合件在溫度變化、作用力變化的條件下具有發生粘連的條件。

1．電動閘閥閘板與閥座

電動閘閥關閉時，閘板與閥座保持緊密吻合達到密封以切斷介質。閘閥開啟時，閘板在閥桿的作用下，將沿密封面的切線方向緩緩抬起逐步脫離閥座，以實現介質流通。

2．電動閘閥閘板與閥體

為實現閘板在閥體中垂直方向上下運動，及減少閘板與閥座運動副間相互摩擦而提高密封使用壽命，在閥體和閘板上設計有一對導向結構，閘板導向面上堆焊STL 硬質合金。閘閥的閘板在閥座密封面運行一段距離后與閥座密封面脫開（運行距離與設計確定的配合精度相關），閘板導軌槽與閥體導軌面接觸，閘板沿著閥體導軌滑動，閘板在閥體導軌的導引下完成開啟關閉的功能。

在閘板與閥座及閘板與閥體導向接觸的運動中，均發生了相對摩擦，如運動件相應的材質、作用力變化、高溫狀態和運動速度等因素同時出現在某一個對應條件下時，就有可能出現接觸部位的粘連，從而導致閘閥在運行中熱粘連現象的發生。

二、電動閘閥產生熱粘連的原因分析

1．電動閘閥產生熱粘連現象的基本條件

相關規范要求，電動閘閥具有彈性結構閘板的配對件溫差△T≥55.56℃及系統限制溫度T≥93.33℃時，需考慮熱粘連因素。由于設計選用的電動閘閥結構為彈性閘板，系統工況最高使用溫度為177℃、設計溫度為350℃，超過了發生熱粘連的最高溫度，所以具有發生熱粘連條件的可能。

（1）彈性結構閘板配對件的溫度場

由于彈性閘板具有可能發生熱粘連的結構特征，所以需對閘閥在溫度變化時進行溫度場分析，以確認其配對部件( 即閥體與閘板) 的溫度差△T≤55. 56℃時，可排除熱粘連的產生。閘閥使用系統的溫度范圍為38 ～350℃，采用模擬工況條件下的環境狀態，建立標準分析模型。對工況條件下的兩個極限溫度38℃和350℃及常溫狀態下配合部位的溫度場進行了分析。閘閥在關閉條件下，一側穩態溫度設定為350℃另一側設定為38℃。觀察分析，在溫度分界的密封副兩面在溫差范圍內沒有明顯大的差異，最大溫差30℃左右。據此分析即使在350℃極限溫差的條件下，彈性閘板配對件具有不產生熱粘連(△T≤55) 的條件。

（2）最高使用溫度的溫度場

模擬管路系統溫度穩定運行在177℃ 的條件下，觀察閥座和閘板運動副的位移變化。以常溫為位移分析基礎值，中法蘭X、Z 軸兩個方向為中心的位移基本呈對稱分布。經分析，在溫度變化最大的情況下，閘閥的閘板和閥座是一對經溫度影響位移變化最大的配合件。經圖譜分析、在工況溫度為177℃時溫差產生的位移變化不明顯，所以僅對350℃極限溫度差條件下進行兩對運動副的分析。
