雙作用氣動執行器和單作用氣動執行器的區別
發布日期：2018-06-11 00:39 來源：http://www.loopstudios.cn 點擊：
雙作用氣動執行器是在通氣的情況下氣動執行器就開始轉動打開閥門，當要關閉閥門的時候另一邊通氣才能關閉，靠氣缸復位在失去氣源的時候只能保持復位。
單作用氣動執行器在通氣的情況下氣動執行器打開閥門，不通氣情況下自動關閉，單作用氣動執行器靠彈簧自動復位，一般在危險的工況中使用比較多，比如輸送可燃?xì)怏w或可燃液體，在失去氣源又出現緊急情況的時候，單作用氣動執行器能自動復位把危險降到最低，而雙作用一般不容易復位。
閥門氣動執行器傳動結構原理

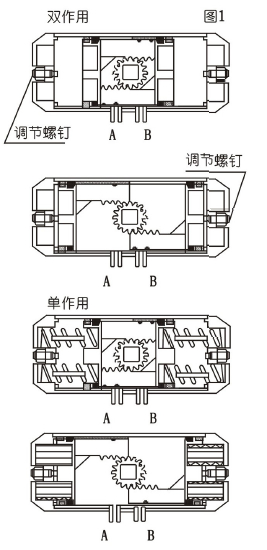

當壓縮控制器從管嘴A進入氣動執行器時，氣體推動雙活塞向兩端（缸蓋端）直線運動，活塞上的齒輪帶動旋轉軸上的齒輪逆時針方向轉動90°，閥門即被打開。此時氣動執行器兩端的氣體隨管嘴B排除。反之，當壓縮空氣從管嘴B進入氣動執行器的兩端時，氣體推動雙胡哦哦賽向中間直線運動，活塞上的齒輪帶動旋轉軸上的齒輪順時針方向轉動90°，閥門即被關閉。此時氣動執行器中間的氣體隨管嘴A排出。以上為標準型的傳動原理。（根據用戶要求，氣動執行器可裝置成與標準型相反的傳動原理，即旋轉軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。)
單作用（彈簧復位型）氣動執行器管嘴A為進氣口，管嘴B為排氣虧（管嘴B應安裝消聲器）。管嘴A進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。
雙作用氣動執行器和單作用氣動執行器的區別
雙作用氣動執行器閥開與閥關都需要壓縮空氣的推力來執行。也就說，雙作用氣動執行器，在失氣的情況下會保持在某一位置。
單作用的執行器是屬于自動復位型的，在失去持續氣壓后，在彈簧的張力作用下執行器將帶動閥門回復到初設定位置。
