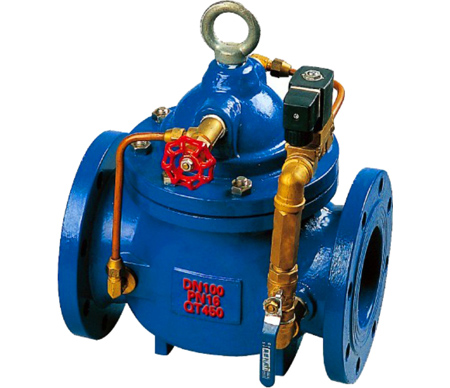

600X水力電動控制閥
詳細介紹
裝置于管路中，可做為遙控開啟或關閉之功能，同時可加裝速度調控裝置?？扇〈脕韱㈤]閘閥或蝶閥用之大型電動操作機，維修簡單。
一、結構特點
水力控制閥就是用水壓控制的閥門，它由一個主閥（如圖1所示 ）及其附設的導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能及場 所的不同可演變遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水利電 動控制閥等。水力控制閥分隔膜型和活塞型兩類，工作原理相同，都是以上下游壓 力差P為動力，有導閥控制，使隔膜（活塞）液壓式差動操作，完全有水力自動調節 ，從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜（活塞）上方 控制室內的壓力水被排到大氣或下游低壓區時，作用在閥盤地步和隔膜下方的壓力 值就大于上方的壓力值，所以將主閥閥盤推到完全開啟的位置；當進入隔膜（活塞 ）上方控制室的壓力水不能排到大氣或下游低壓區時，作用在隔膜（活塞）上方的 壓力值就大于下方的壓力值，所以就會把主閥閥盤壓倒完全關閉的位置；當隔膜（ 活塞）上方控制室內的壓力值處于入口壓力與出口壓力中間是，主閥閥盤就處于調 節狀態，其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用?？烧{導 閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口，從而改變 隔膜（活塞）上方控制的壓力值，控制主閥閥盤的調節位置。
二、主要外形及連接尺寸
三、主要技術參數
